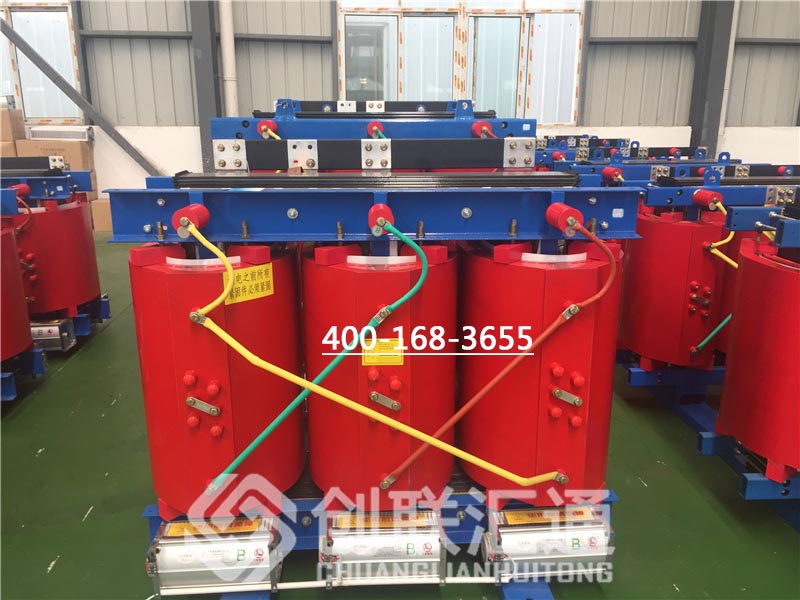

SCB11型環氧樹脂鑄造干式變壓器，本系列環氧樹脂鑄造干式變壓器選用優質材料，科學配方，采用先進的生產檢測設備，按嚴格的生產工藝制作而成。產品具有可靠性高、壽命長等特點。根據使用環境可配置不同等級的保護或不配置外殼。適用于高層建筑、商業中心、機場、隧道、化工廠、核電站、船舶等重要場所或特殊環境。

SCB11型環氧樹脂鑄造干式變壓器，芯材采用優質冷軋硅鋼片，45度人字安全接縫崩解結構，芯材采用三切兩沖孔切角和五橫切工藝階梯鐵夾和疊片技術，改善了接縫磁通分布，降低了芯材的振動能量。磁芯整體固化與表面絕緣樹脂密封工藝，有效降低負載損耗、空載電流和磁芯噪聲;

SCB11型環氧樹脂鑄造干式變壓器，高壓線圈采用優質F級絕緣銅線與國際先進絕緣材料環繞系統，容量較大的線圈在軸向導氣管內裝有冷卻裝置。這種結構具有良好的耐電流沖擊、耐溫度變化、耐開裂和優異的熱工性能。采用多級圓柱結構，耐過電壓能力強，局部放電水平低。經圓模真空干燥鑄造后，澆注和固化整個過程按照編程的工藝曲線完成，精密的工藝控制確保線圈無孔、無孔;

SCB11型環氧樹脂鑄造干式變壓器，低壓線圈采用箔片結構，有效解決了低電壓、大電流線圈被繞線時類型的安培匝數不平衡，但箔片線圈繞線時沒有軸向匝數和軸向螺旋角，有效消除了變壓器短路時軸向力的存在，保證了線圈內電流密度可以自由分布，調節了電壓線圈的軸向負荷，減少了徑向力造成的低壓突發短路。線圈端部纏繞樹脂密封后固化，避免各種異物和濕氣的進出

SCB11型產品設計:

1，采用專有的干式變壓器PD控制工藝進行鑄造內應力控制技術，使鑄型變壓器絕緣內應力控制在理想狀態，保證干式變壓器的關鍵性能;

2，在設計過程中要對場域產品進行強有力的分析計算，通過調整場域參數，使所有元件的起始場域絕緣材料占比不超過75%，保證了產品技術性能的先進性;

3，相關環節提前引入產品設計的相關性能參數，將產品設計輸入要求納入其中，使輸出更好地符合要求。

SCB11型環氧樹脂鑄造干式變壓器特點:

1，安全、防火、無污染，可直接在負載中心運行;

2，采用德國高HTT技術，機械強度大，耐磨性好短路能力強、局部放電、熱穩定性好、可靠性高、壽命長;

3，損耗低、噪音低、節能效果好、免維護;

4，散熱性好，承載能力高，運行時間可增加風量

5，SCB11型環氧樹脂鑄造干式變壓器;耐潮濕，適應高濕等惡劣環境操作;

6，配備溫度檢測和保護系統。智能信號控溫系統能自動檢測和顯示三相繞組自身的運行溫度，能自動啟動和停止風機，并具有報警、跳閘設置等功能;

7，體積小，重量輕，占地面積小，安裝成本低。
